Raspberry Pi + NES = Phun part 3

Door copywizard op donderdag 4 mei 2017 20:24 - Reacties (15)
Categorie: -, Views: 3.976

Nummertje 3 alweer het gaat lekker snel zo ik hoop dat jullie het nog leuk vinden?

Maaaaaar.... hij is binnen de Pi supply & USB HUB wat een gave uitbreiding voor de RPi zeg!

https://tweakers.net/ext/f/35f7dlSkt8qNYDxtks9OeBCb/medium.jpg

Even testen of hij goed werkt?

https://tweakers.net/ext/f/Uyavrg2TWN0Rsy3VcK53EIeI/medium.jpg

P.s. ja ja ik ben er zo een van die generatie! dat is een andere hobby G.I.Joe for the win !!!

Maar hij werkt en goed ook erg leuk om mee te pielen tot ik er met pielen achterkwam dat deze uitbreiding wanneer aangesloten op netspanning (via micro-USB) constant werkt of ik nou de schakelaar op ON of OFF heb staan? dat is dus niet echt logisch???
De schakelaar werkt dus alleen op het moment dat de accu in gebruik is dan kan je met de schakelaar de RPi uit of aan zetten.
Ik zelf had verwacht dat deze schakelaar ook zou werken op het moment dat hij zou zijn aangesloten op netspanning.

Daarnaast is de schakelaar zo enorm klein gesoldeerd en mijn soldeer skills zijn toch niet om over naar huis te schrijven.
Hierdoor durf ik het ook niet aan de schakelaar los te solderen en te vervangen voor een grotere versie die via de buitenkant is te bedienen.
Hierdoor valt de PI Supply & USB HUB hoe awesome ook af voor deze build.

Hoe nu verder?

Ik moet de Pi met al zijn USB devices toch van een degelijke stroom toevoer voorzien?
De volgende optie is dus om te zoeken naar de kleinste USB HUB met voeding.
Mijn standaard warenhuis (Ebay) had niet veel in de aanbieding behalve een aantal niet te vertrouwen Chinese varianten.
Waarvan ik de voeding niet echt vertrouw om het lang uit te houden in een gesloten NES behuizing.
(spreek uit ervaring met een eerdere USB HUB waarvan de adapter pang zei na 3x gebruiken)

Dus kwam ik uit bij een niet nader te noemen enorm Duits concern dat hier in Nederland zaken doet via het web en vele fysieke locaties in ons kikkerlandje.
Die hadden namelijk een Sitecom CN-081 Powered USB HUB te koop voor een schappelijke prijs.
Na een snelle bestel procedure was het product zoals beloofd de volgende dag in huis en kon het slopen gebeuren!

Geen idee waarom De link hierboven van tweakers in de pricewatch alleen een startech product heeft met in de foto's een sitecom doosje?
Maar het betreft dus een Sitecom met een aparte voedingsstekker.

https://tweakers.net/ext/f/ZaOMiugS8OmI7Gfa0tJvZQ7m/medium.jpg

Over de vreemde ribbon cable later meer

https://tweakers.net/ext/f/nBsVmpnEV7IV0O3Odv7Z5qtu/medium.jpg

De USB HUB uit zijn behuizing krijgen was nog een beste opgave maar het is met een platte schroevendraaier en wat oer krachten gelukt zonder schade aan de pcb.
Datzelfde kan ik niet zeggen van de behuizing die erom heen zat. ;)

Na mijn grote vriend de dremel los te hebben gelaten op de voeding heb ik daar ook de inhoud uit weten te scoren.
Iedere centimeter is er een in de behuizing van een nes dus door de grote plastic behuizing te verwijderen hou ik een boel ruimte over die ik later voor andere dingen kan gebruiken.

https://tweakers.net/ext/f/RbXS5ZQOclJuZbTF9cuRgg7d/medium.jpg

https://tweakers.net/ext/f/617eawiWrtGJc00l4qchM0iQ/medium.jpg

Dit is puur omdat dit ruimte bespaard het is niet alsof ik een draadje uit de achterkant van de NES laat komen welke dan weer intern aan de USB HUB is verbonden dit moet mooi worden opgelost!

Ik ben van plan om deze draadjes rechtstreeks te verbinden met een C8 power plug zoals deze

https://tweakers.net/ext/f/f1mUGtrTiOaPMEOTDVQ6md0t/medium.jpg

Hierover in een volgende blog meer.

Nou kindertjes tot de volgende keer maar weer!

Raspberry Pi + NES = Phun part 2

Door copywizard op dinsdag 25 april 2017 10:12 - Reacties (7)
Categorie: -, Views: 3.674

Numero Dos van mijn blog welkom terug en ik hoop dat mijn vorige blogpost iets heeft verduidelijkt?

Zo niet pech gehad ;)

Ik heb een NES op de kop weten te tikken 10 euro! voor een defecte NES dat is geen geld dacht ik zo en de behuizing is niet eens geheel kattenpis geel!

https://tweakers.net/ext/f/qnWfA5VKO0sDPdpwfnr0vWbT/medium.jpg

Al is hij wel aan een schoonmaakbeurt toe.
Maar verder in redelijke staat!

https://tweakers.net/ext/f/GC6wdPpR6j5Fx4Sq49bjJ3R2/medium.jpg

Deze NES is kapot verklaard met een standaard symptoom dat hij geen carts meer wilde lezen.
Na een half uurtje blazen en schoonmaken werkte hij weer als een zonnetje.
Er is dus niks weg gegooid van deze NES en moederbord gaat zeker nog een keer gebruikt worden!

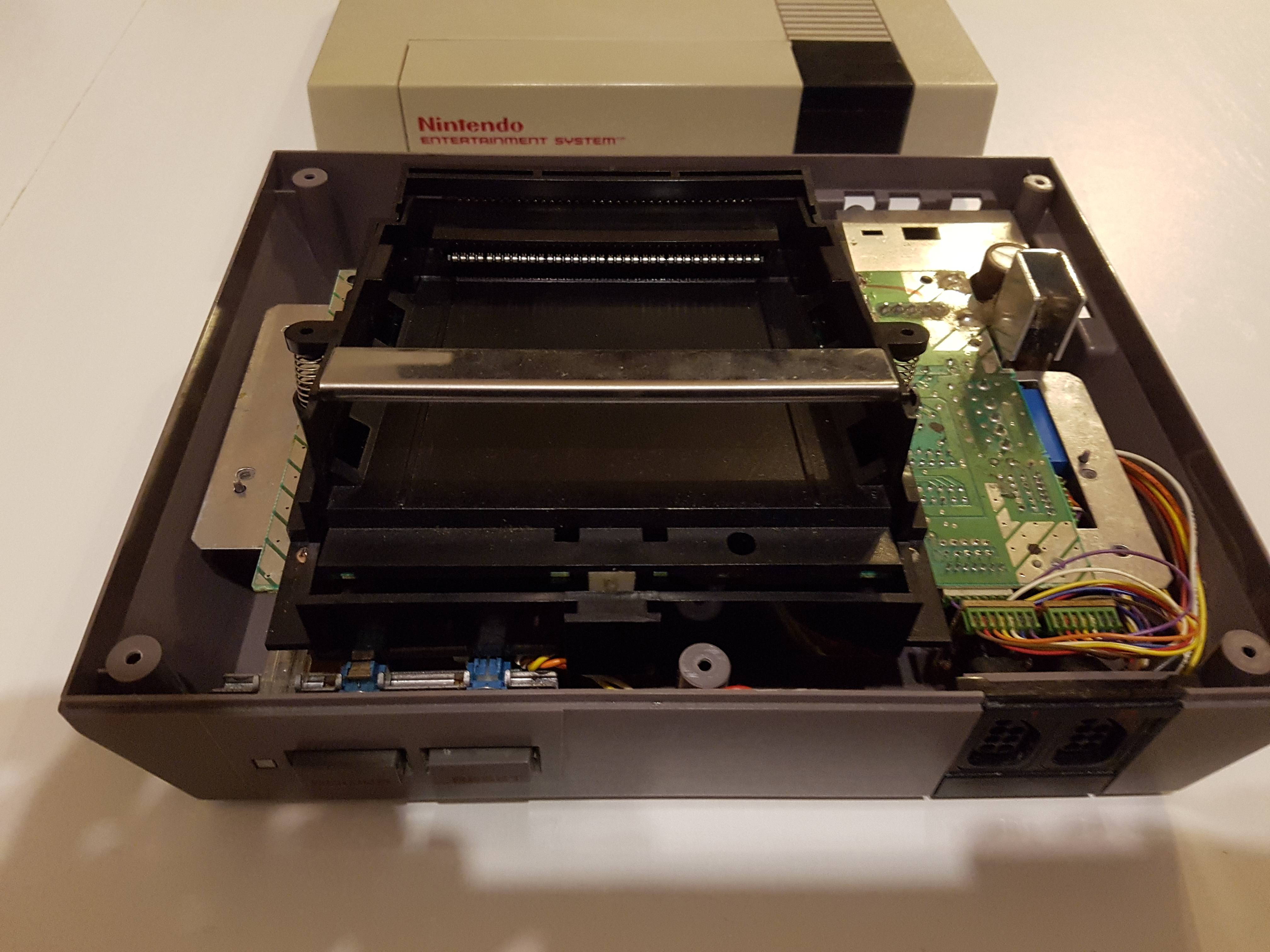

Eenmaal geopend het bekende binnenaanzicht welke ik al vele keren heb mogen aanschouwen voor het schoonmaken van de 72pin connector of het verwijderen van de region lock.
Dus geheel geen onbekend terrein voor mij.

https://tweakers.net/ext/f/nbIWbCu45RfdQ25s2RdpDoAL/medium.jpg

Hupsakee zo snel kan het gaan NES is gestript van zijn ingewanden! een Nintendo kannibaal zou trots op me kunnen zijn!
Hier zie je ook meteen goed de power & reset knop welke ik wil blijven gebruiken en de controller poorten.
Ik wacht helaas nog steeds op de twee producten om dit werkend te krijgen.

https://tweakers.net/ext/f/MeRUsLjXIvQSC2ZArYeDBFK7/medium.jpg

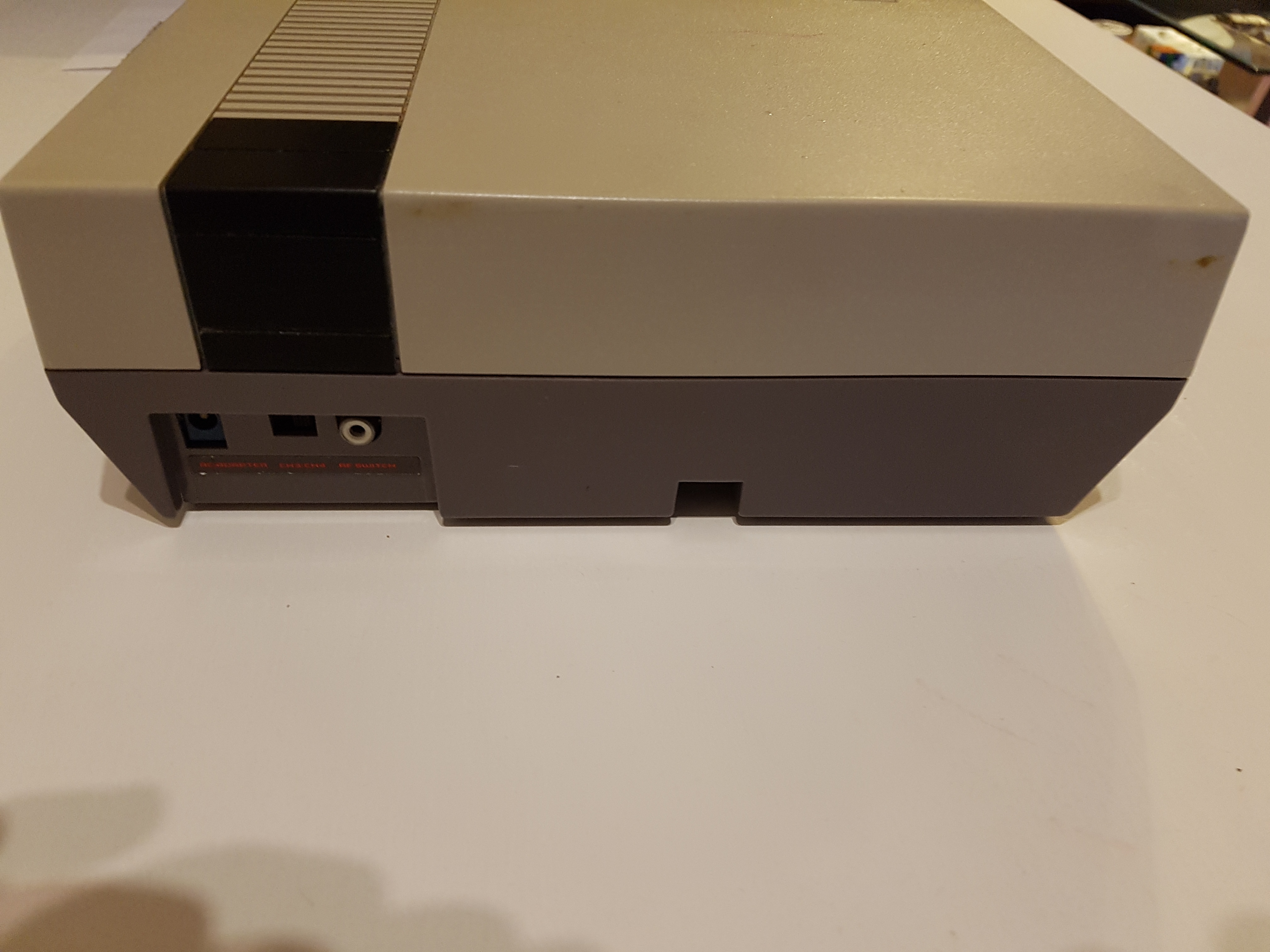

Op de volgende foto heb ik met een rode pijl de locatie gemarkeerd van de gaten die straks achterblijven als het moederbord er uit is zoals hierboven al te zien was.
Veel RPi-NES builds verschillen in het gebruik van deze gaten en ook het opvullen hiervan.

Ikzelf was op zoek naar een (goedkope) manier om deze gaten dicht te maken maar dan wel zo dat ik er nieuwe gaten in kan maken met mijn dremel en hier nieuwe aansluitingen kan plaatsen.

https://tweakers.net/ext/f/YzTuyq1NZAgaeWITjd4cPqbh/medium.jpg

Hier heb ik veel over zitten googelen op oplossingen van hout tot aan steel putty (kneedbaar staal)
Maar een mede-tweaker genaamd Point.Flare gaf mij de tip om eens te zoeken op ABS sludge iets dat in de 3D printer scene wat bekender is maar ik had er nog nooit van gehoord.
Bij deze dus thanks!

ABS sludge is niets meer dan een glazen potje gevuld met stukjes ABS plastic (waarvan de NES is gemaakt) en een kleine hoeveelheid aceton welke de ABS plastic langzaam doet oplossen en in een dikke substantie veranderd genaamd ABS sludge.

Ik heb dan ook nadat ik alle overtollige onderdelen uit de nes had geslepen met de dremel al deze losse stukjes in een potje gedaan zoals je hieronder kan zien.

https://tweakers.net/ext/f/RVOzAh17Jzm89HJpoycfYCQ5/medium.jpg

https://tweakers.net/ext/f/9FjgxiIeN8F3lp8RfKmCFU61/medium.jpg

En heb er een kleine hoeveelheid aceton bij gegoten en dan is het wachten.

En nee dit is niet het verkeerde plaatje en ook geen verkapte reclame maar wel verdomd lekkere mayo! wat erin zat dan :)

https://tweakers.net/ext/f/mYwP2d3pg8sUNk6D68oN8qMD/medium.jpg

Het eind resultaat van dagen laten staan zie je hieronder een dikke toevallig mayo-achtige substantie.
Die ik in de gaten kan smeren van de NES waarna de aceton verdampt en er alleen dezelfde kleur plastic overblijft dat ongeveer net zo hard is als het origineel!
Zo zou het moeten werken dan maar hier later meer over!

https://tweakers.net/ext/f/liFyMa8qPPSOzLUdJmInMx6h/medium.jpg

Volgende keer meer van dit grote avontuur!

Raspberry Pi + NES = Phun part 1

Door copywizard op maandag 17 april 2017 14:05 - Reacties (9)
Categorie: -, Views: 3.519

Nou gezien de hoeveelheid positieve reacties kan mijn eerste "echte" blogpost natuurlijk niet uitblijven.

Ik ben een amateur tweaker die geloof het of niet niet lang geleden heeft gesolliciteerd hier bij tweakers op de redactie.
Op de weg terug van het accepteren van mijn huidige baan in de auto werd ik gebeld of ik langs wilde komen op gesprek dus dat was wel balen.
1 uurtje eerder en ik had misschien wel bij de redactie gods gewerkt van deze geweldige site!

Zoals jullie kunnen zien aan mij profiel ben ik zoals ze wel zeggen een long time lurker!
Altijd met veel plezier vele blogs gelezen en dacht dat dit wel een leuk project zou zijn om mijn eigen blog mee af te trappen!

Oke de opzet is simpel me LOVES Raspberry Pi,s ik heb er dan ook vele en toen ik laatst de kans kreeg een RPi3 te kopen voor weinig aarzelde ik dan ook niet.
En ben ik direct met RetroPie begonnen (omdat de RPi3 standaard Bluetooth heeft voor de PS3 controllers scheelt weer een dongle)

Maar wat heb je dan een super mooie verzameling retrogames op een kale RPi??
Of ga ik zo standaard 3D geprinte behuizing kopen die doet denken aan een Classic NES mini?
dat leek me allemaal zo "te" standaard.

Daarom ben ik gaan zoeken wat de mogelijkheden zijn om diezelfde RPi in een oude originele NES behuizing te bouwen.

En wat je dan verwacht is overladen te worden door een boel buildlogs, youtube video's etc... maar dat viel tegen! erg tegen zelfs!

Wat ik vond waren een handje vol foto,s met hooguit een paar stukken tekst erbij hoe en wat maar een buildlog mag het zeker niet worden genoemd.
Ook vaak kwam ik video,s of foto,s tegen waar mensen letterlijk de meest gruwelijke dingen hebben gedaan om tot een eind resultaat te komen.
Bijvoorbeeld door het gebruik van enorme hoeveelheden hot glue of een enorme hoeveelheid hout in of om de NES te plakken/schroeven.

Hierdoor viel voor mij de essentie weg ik wil een NES die een NES is en niet een houten blokkendoos die bij elkaar word gehouden door lijm.
Let wel ik sluit lijm gebruik zeker niet uit maar probeer het zeker te minimaliseren.

ik wil een nette RetroPie-NES in elkaar gaan zetten waarbij je aan de buitenkant "haast" niet kan zien dat het om een RetroPie machine gaat tot je dichterbij kijkt.

Hoe denk ik dit te gaan doen?

Mij idee is om de Raspberry Pi in de NES behuizing te bouwen geassisteerd door een

1. PI Supply & USB HUB

Deze USB HUB wilde ik gebruiken om mijn RPi van een stabiele stroom toevoer te voorzien helaas bleek dit iets anders te werken dan verwacht dus is deze afgevallen later vertel ik meer hierover.

2. 4NES4SNES controller to usb conversion kit

Met dit PCBtje is het mogelijk om tot 4 originele NES of SNES controller poorten aan te sluiten op een USB kabel/poort waardoor deze gewoon blijven doen wat ze altijd hebben gedaan.
En dus bijdragen aan de originaliteit van de NES.

3. Mausberry shutdown circuit

Met deze PCB is het mogelijk om de Originele LED, Power en reset knop te blijven gebruiken ook weer om de originaliteit van de NES te waarborgen.

Er zijn verder nog wat ontwikkelingen geweest en ben dan ook al even bezig met deze build gezien er veel uit verre landen moet komen is het voornamelijk wachten op kleine pakketjes uit deze landen.

Ik ga me best doen om in zo weinig mogelijk Blogs zoveel mogelijk info te plaatsten zonder dat het te saai word mocht dit wel gebeuren laat het me dan gewoon weten!

Net als eventuele opmerkingen of tips om bovenstaande te realiseren of het delen van gebruikers ervaringen dan hoor ik het graag!

En hier nog even een wat leuke foto,s om me af te sluiten. En nee dit is geen sluikreclame ;)

https://tweakers.net/ext/f/mYwP2d3pg8sUNk6D68oN8qMD/medium.jpg

https://tweakers.net/ext/f/liFyMa8qPPSOzLUdJmInMx6h/medium.jpg

Raspberry pi + NES = Phun?

Door copywizard op maandag 10 april 2017 14:08 - Reacties (16)
Categorie: -, Views: 5.222

Goedendag Mede-Tweakers!

Dit is mijn eerste blog en wilde dan ook meteen met een vraag/poll beginnen.
Mijn schrijfstijl & grammatica zijn K*T excuses hiervoor alvast. (heb me spellchecker even op Dutch gezet)

Ik ben bezig met het bouwen van een Raspberry Pi in een oude NES behuizing.
En ik vroeg mij af of er hier mensen zijn die interesse hebben in een kleine buildlog hiervan?
Ik ben maar een hobbyist dus met me dremel en google kom ik een heel eind hoop ik!

Ik heb al een boel foto's klaar liggen die ik kan posten maar wilde eerst de interesse een beetje proeven.

Vandaar hieronder een poll

Poll: Wel of geen RPI-NES buildlog
Ja lijkt me super kom maar op!
Nee he niet weer een wannabee knutselaar!
Ik weet het nog niet zeker?
http://poll.dezeserver.nl/results.cgi?pid=398606&layout=2&sort=prc
Ook een poll maken? Klik hier

Hier alvast een klein voorproefje.

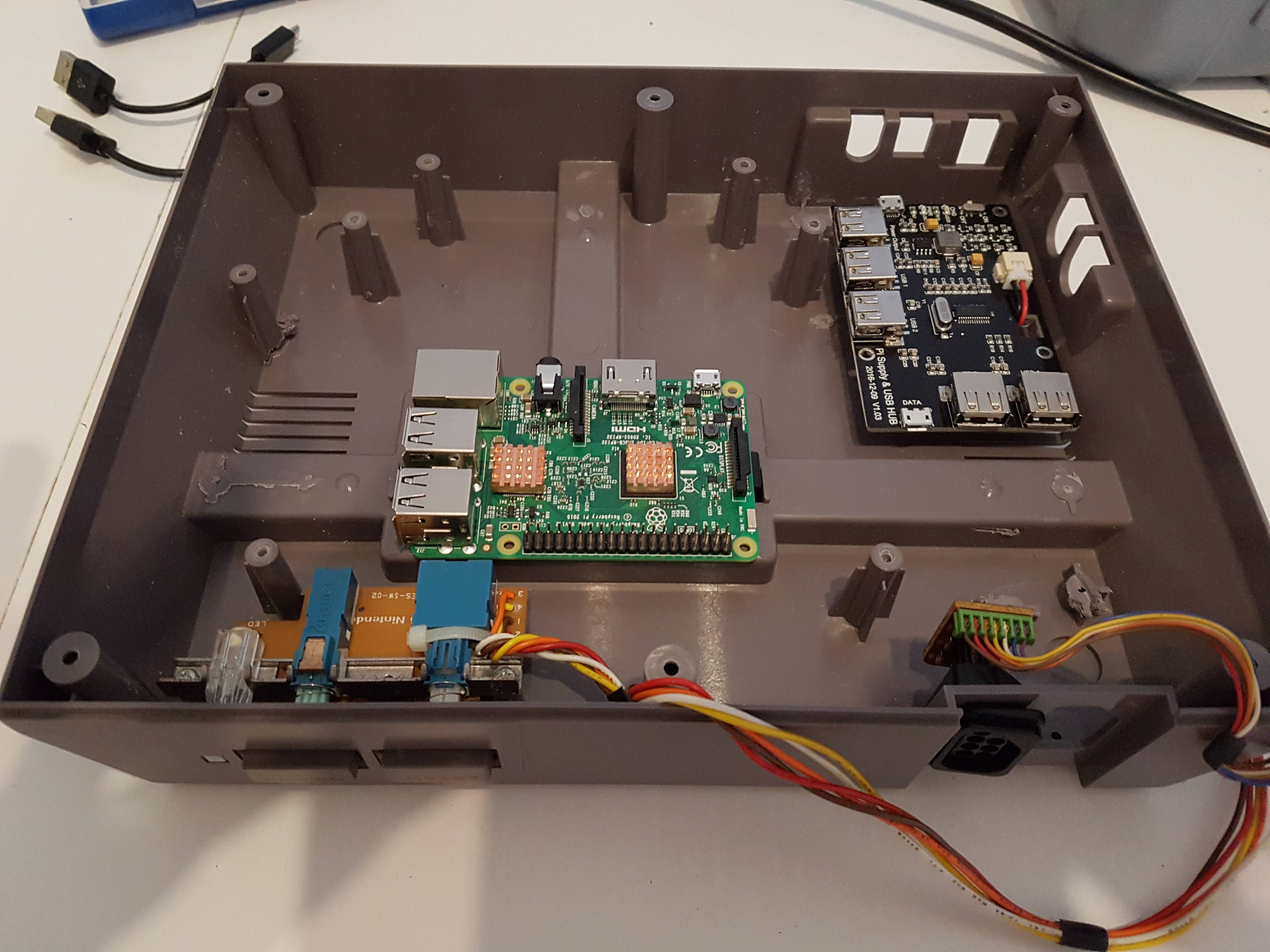

https://tweakers.net/ext/f/bP9uQbG3UhptAfQLzdpXxUWn/medium.jpg

Alles word gedaan met goedkope en beschikbare middelen dus geen nieuwe innovaties van mijn kant helaas.
Maar wel ga ik me best doen de NES in een zo origineel mogelijke staat te behouden!
Er komt RetroPi op te draaien met meerdere consoles op een RPI3 met wifi+BL.
Ook ga ik de originele power/reset knoppen gebruiken.
En zal ik de controller poorten gewoon laten werken zodat de originele controllers gebruikt kunnen worden.

p.s. sorry alvast voor het heiligschennis waar ik me hier ook direct/indirect schuldig aan maak.
maar de NES is mij verkocht als defect (later bleek hij het gewoon te doen dus het moederbord krijg of een nieuwe eigenaar of ik bewaar hem zelf voor onderdelen (maybe future blogs?)
Ben zelf ook een Retro verzamelaar en heb dus zelf ook even moeten slikken toen ik de dremel erin zetten.
